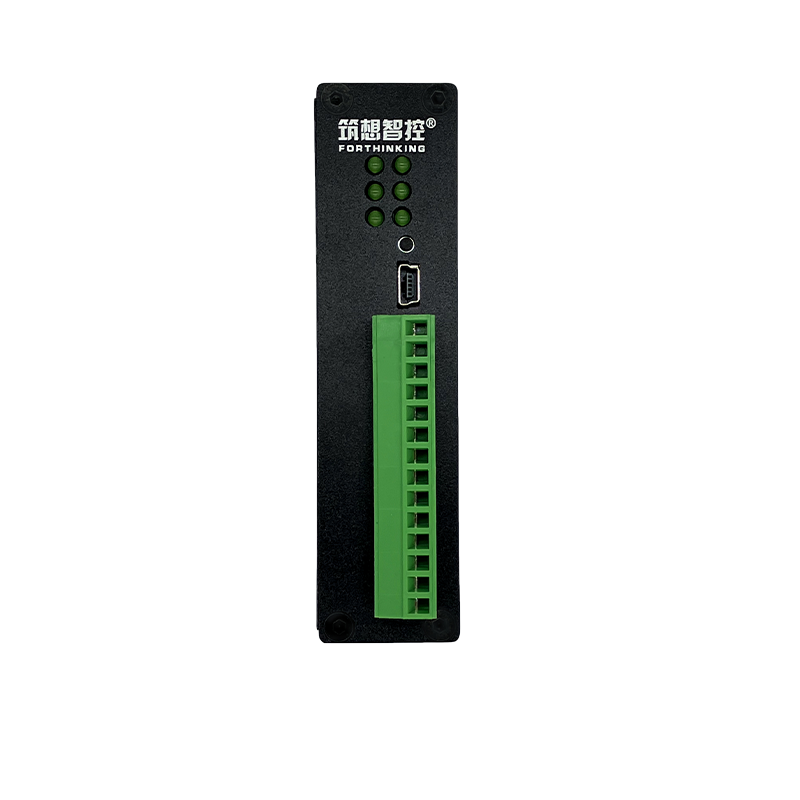

FTK-CB系列智能CAN网桥中继器广泛应用于工业工程、矿山工程、汽车电子、新能源、智能化、楼宇自动化等领域，它将来自一个CAN总线的数据转发到其他CAN总线上，充当一个数据传输的中继站点，使得多个CAN总线可以相互连接和通信，可以实现CAN网络的扩展、划分、互联以及数据的过滤和转换等功能。
· 32位ARM核高效处理器；
· CAN接口与系统、不同通道CAN接口之间电源、通信全隔离独立ESD防护；
· DC9-32V宽电压供电，额定DC24V，刀片式35mm DIN导轨安装；
· 铝合金屏蔽外壳，内置双看门狗稳定运行不宕机；
· CAN2.0B兼容CAN2.0A，支持波特率5K~1M；
· 每通道CAN支持128组帧ID白名单和128组CAN帧重映射；
· CAN帧重映射可以自由设置数据排列方式；
· 数据收发、运行和状态指示灯协助调试；
· 良好的兼容性，支持不同供应商CAN网络标准和协议；
· USB连接配套上位机，支持.csv表格文件读取和导出，115200bps速率；
· 采用插拔式接线端子，配线方便快捷。
| 参数名称 | FTK-CB100 | FTK-CB101 | FTK-CB201 | |
| CAN通道数 | 2通道（1入1出） | 2通道（1入1出） | 3通道（1入2出） | |
| CAN隔离电压 | 1.5KV | 3KV | 3KV | |
| 功耗 | <40mA@24V | <40mA@24V | <50mA@24V | |
| 电源防护 | 反接、限流、过压、浪涌保护、接地 | 反接、限流、过压、浪涌保护、接地、防雷、共模抑制 | ||
| CAN接口防护 | 隔离、限流、浪涌保护 | 隔离、限流、共模抑制、浪涌保护、防雷、接地 | ||
| ESD/EMC | 接触放电±4KV，空气放电±8KV | 接触放电±4KV，空气放电±16KV | ||
| CAN硬件规范 | CAN2.0B（兼容CAN2.0A）符合ISO-11898标准 | |||
| CAN波特率 | 5K~1M，默认125K | |||
| 最大数据吞吐量 | 每通道8000帧/秒（1M波特率时，其他波特率比例减少） | |||
| 白名单/重映射 | 每通道128组 | |||
| 供电电压 | DC9-32V额定24V | |||
| 工作环境 | 温度：-40℃~85℃ 湿度：5% ~ 95%无凝霜 | |||
| 尺寸 | L×W×H = 103×87×26mm不含导轨卡扣和端子 | |||
| 认证标准 | EN 55035、EN 61000-4-2、EN IEC 61000-4-3/EN IEC 61000-3-2、EN 61000-3-3 | |||

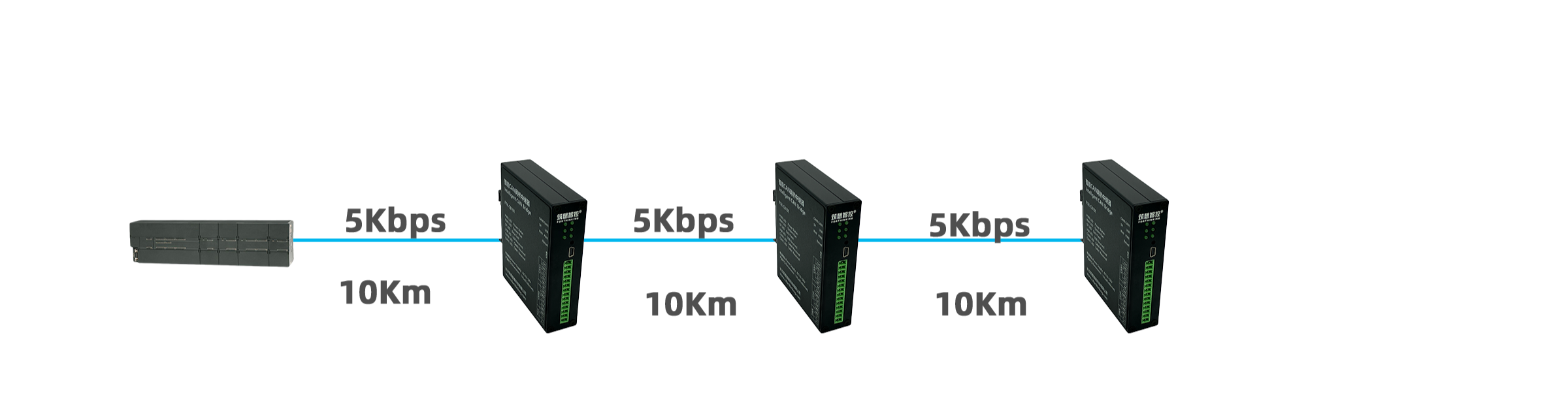

CAN延长距离与隔离保护

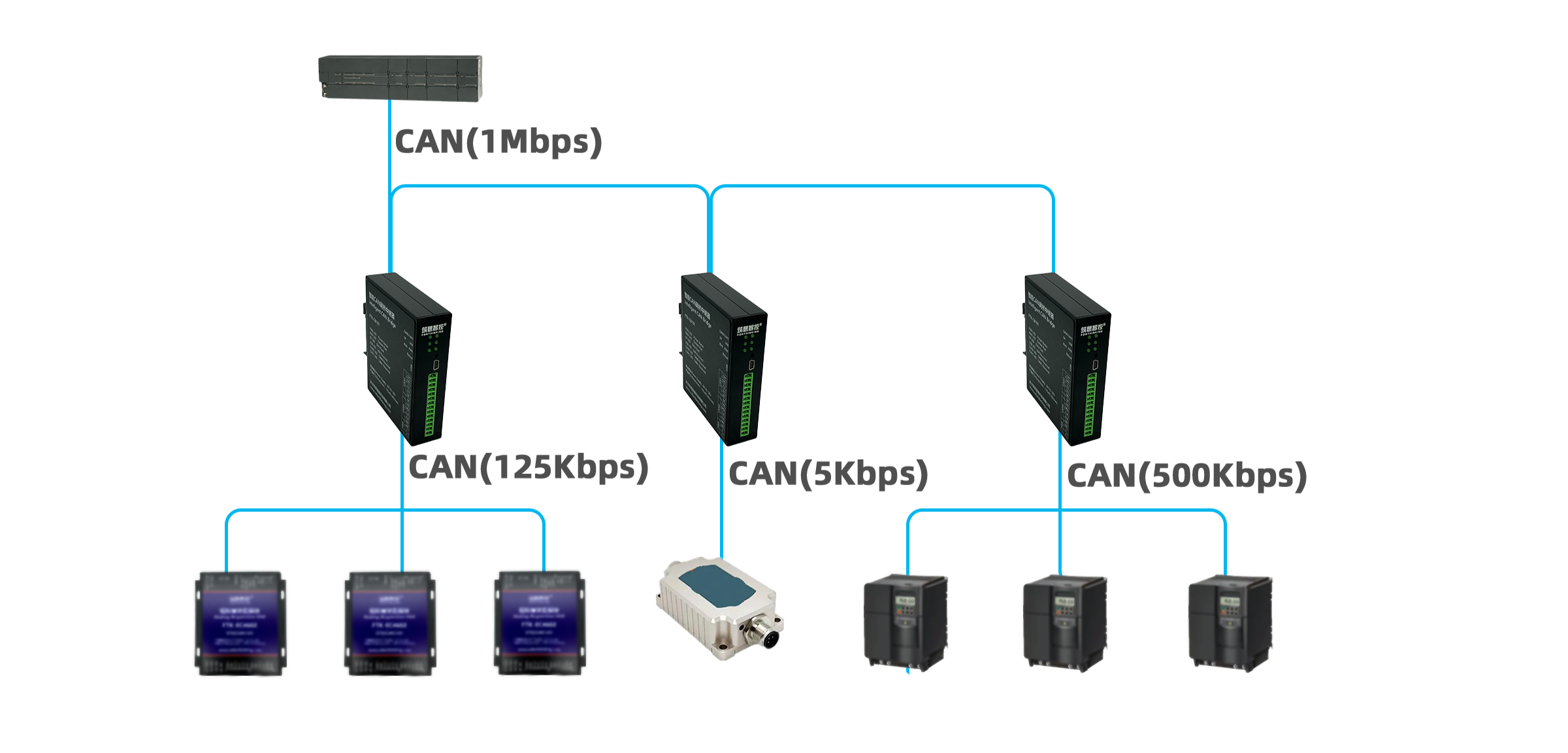

CAN网络分割与扩展
| 型号名（订货号） | CAN端口数量 | 配置 |
| FTK-CB100 | 2 | 1入1出常规型 |
| FTK-CB101 | 2 | 1入1出增强型 |
| FTK-CB200 | 3 | 1入2出常规型 |
| FTK-CB201 | 3 | 1入2出增强型 |
◆ CAN总线隔离，保护关联设备；
◆ CAN总线距离延长，拓展网络范围；
◆ CAN总线星型组网路由；
◆ CAN总线波特率转换，不同通道可以独立设置波特率，进行转换；
◆ 数据过滤，通过设置白名单屏蔽不需要的CAN帧；
◆ 数据转换，通过设置CAN帧重映射，将区段帧ID和数据排序自由转换；
◆ 网络互联，提供跨网络的数据传输，使不同网络中的节点能够共享信息；
◆ 网络分割，允许不同区域节点相互通信，同时保持每个区域的独立性。
