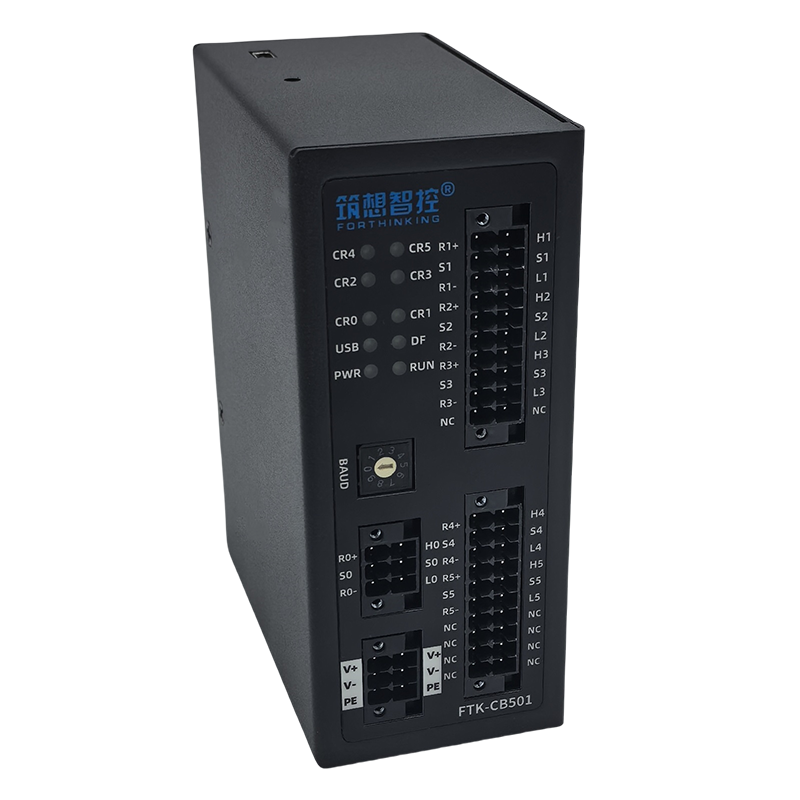

FTK-CB501协议型智能CAN集线器含有6个CAN通道，具有信号再生、延长通信距离、提高总线负载能力、提高 不同速率CAN网络兼容性等功能。产品不同通道之间的CAN接口完全独立隔离，可以通过配套上位机任意设置数据转 发模式。

· 32位ARM核高效处理器；

· 不同通道CAN接口电源和信号3KV全隔离加ESD防护；

· 支持不同通道任意配置数据路由转发模式；

· 转发模式快捷设置：1入5出，3组一入一出，2组一入2出；

· 可通过旋转开关统一设置波特率或上位机独立设置；

· DC9-32V宽电压供电，额定DC24V，35mm DIN导轨安装；

· CAN2.0B兼容CAN2.0A，支持波特率5K~1M；

· 支持配置多组CAN帧ID白名单和多组CAN帧重映射；

· CAN帧重映射可以自由设置数据排列方式；

· 良好的兼容性，支持不同供应商CAN网络标准和协议；

· USB连接配套上位机，支持.csv表格文件读取和导出；

· 铝合金屏蔽外壳，内置双看门狗稳定运行不宕机；

· 带耳型插拔式接线端子，牢固、方便快捷。

◆ 主机尺寸：L×W×H = 93×50×117mm
◆ 电源供电：DC9~32V，Imax<70mA@DC24V
◆ CAN通信与系统隔离电压：3KV
◆ CAN2.0B规范兼容CAN2.0A，5K~1M波特率
◆ CAN接口符合ISO/DIS 11898规范
◆ ESD：接触放电±4KV，空气放电±15KV
◆ 调试接口：Mini USB   115200bps
◆ 工作环境：温度-40℃~85℃  湿度5% ~ 95%无凝霜
◆ 认证标准：EN 55035、EN 61000-4-2、EN IEC 61000-4-3、EN IEC 61000-3-2、EN 61000-3-3

星型组网图

星型组网多设备图

星型-总线混合组网
