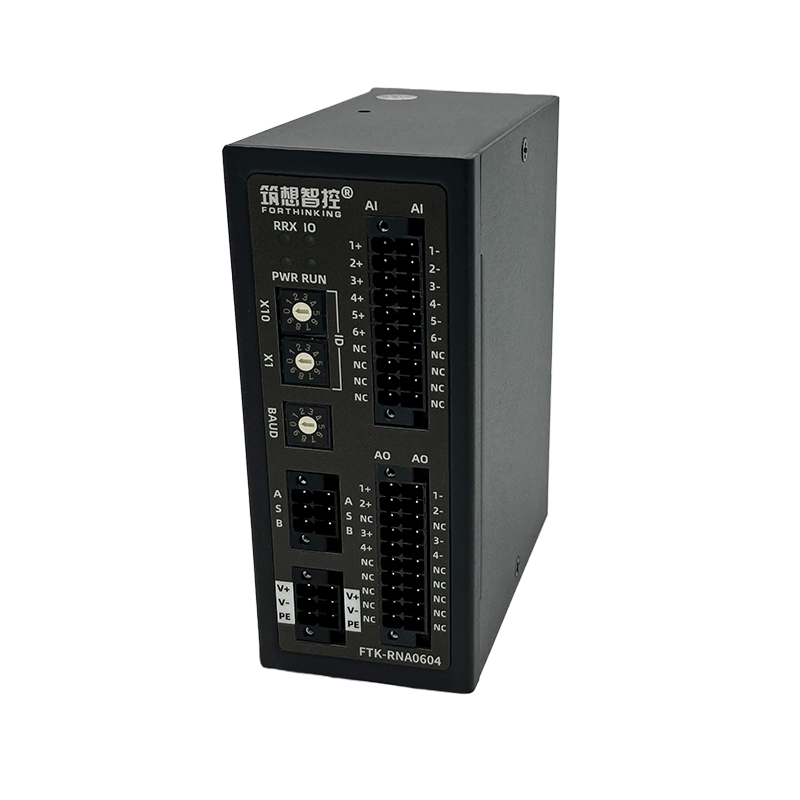

FTK-RN系列一体式RS485总线分布式IO模块，使用Modbus RTU数据协议规范，可用于远距离或对可靠 性有一定的要求场合中使用。模块结构紧凑，空间利用率高，实时性好，IO接口选择丰富，内部深度优化，为用 户高效数据采集、远程控制提供多种选择和可靠的组网监控方案。

· 32位ARM核高效处理器，通信、系统、IO之间三端隔离；

· DC9-32V宽压供电，具备防雷、过流、过压、反接保护、浪涌保护；

· RS485接口与系统和电源电气隔离，具有防雷、共模抑制、过流、浪涌保护功能；

· 支持01、02、03、04、05、06、15、16等Modbus指令；

· 可通过旋转编码开关或上位机二选一方式设置RS485接口波特率、节点ID；

· DI输入光电隔离，PNP或NPN接线，支持8通道脉冲计数，周期值和累计值；

· AI输入与系统隔离，支持自由量程设置；

· DO、AO输出与系统隔离，支持通信超时关断保护时间自由设置；

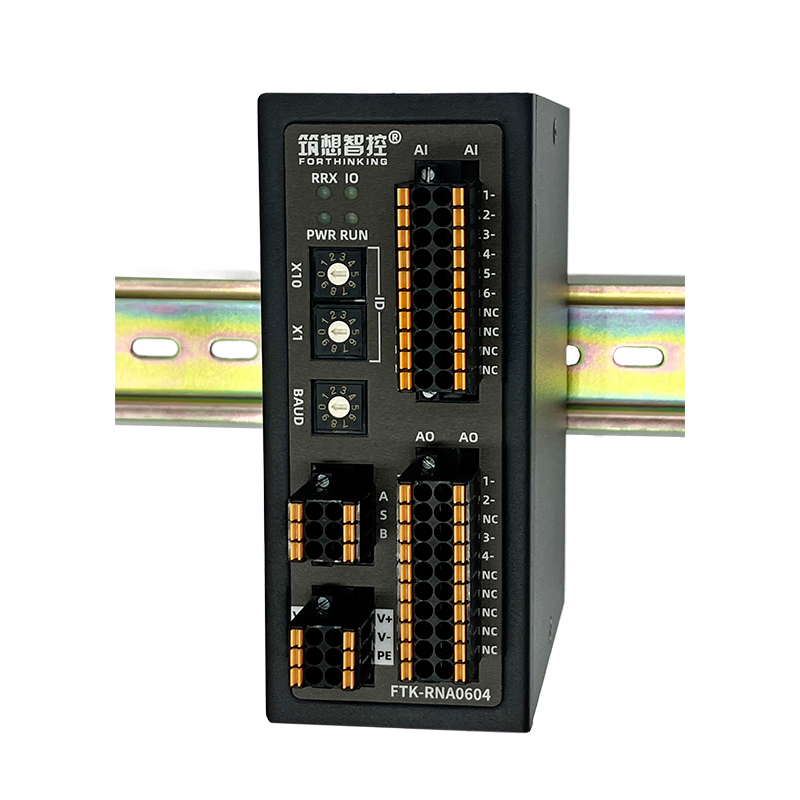

· 双看门狗守护系统，防止死机； · 金属屏蔽外壳，支持DIN 35 mm 标准导轨安装；

· 带螺丝紧固弹片式接线端子，可靠、方便快捷。

◆ 主机尺寸：L×W×H = 93×50×117mm

◆ 电源供电：DC9~32V，Imax<140mA@DC24V

◆ RS485通信隔离电压：1.5KV ◆ 波特率：1200~256000，默认19200

◆ 开关量IO：光电隔离输入，晶体管隔离输出

◆ 模拟输入：16位差分隔离，±20mA/±10V/热电偶/热电阻

◆ 模拟输出：12位20mA/10V隔离输出

◆ DO负载：阻性或感性，单通道<500mA，Σ16通道<5A

◆ ESD：接触放电±4KV，空气放电±15KV

◆ 工作环境：温度-40℃~85℃  湿度5% ~ 95%无凝霜

◆ 认证标准：EN 55035、EN 61000-4-2、EN IEC 61000-4-3、 EN IEC 61000-3-2、EN 61000-3-3

串行RS485组网监控
