FTK-EC/RC/MC系列功能型一体式分布式IO模块包含CAN、以太网、RS485等多种通信接口组合，具有高 可靠性、高实时性、专用性和抗干扰能力强的特点。产品可支持导轨卡扣安装，也可拆除导轨卡扣使用定位孔固 定安装，满足了不同工业、工程现场安装要求。                产品特别适合功能单一且点数较少的IO监控的场合，产品支持CAN和Modbus通信协议同步冗余监控，可以很好的提高系统可靠性和容错能力。产品支持CAN转Modbus协议功能，可通过该功能外挂CAN从站设备进 行级联组网。

· DC9-32V宽压供电，带过流、过压、反接保护、浪涌保护,电源、通信、IO状态指示灯协助调试；

· 通信接口、IO与系统电气隔离，具有防雷、共模抑制、过流、浪涌保护功能；

· 以太网通信接口支持标准Modbus TCP或UDP协议，传输速率10/100M；

· CAN通信接口支持标准CANOpen，支持CAN帧自定义；

· 提供配套eds文件，兼容施耐德、汇川等主流品牌带CAN接口PLC；

· 支持CAN与Modbus协议转换，CAN收发可分别设置16组转换规则；

· 可通过网口连接上位机参数配置或实时监控调试；

· 支持自由配置心跳和IO上报周期；

· DI输入光电隔离，PNP或NPN接线，全通道支持脉冲计数，周期值和累计值；

· AI输入与系统隔离，支持自由量程设置；

· DO、AO输出与系统隔离，支持通信超时关断保护时间自由设置；

· 金属屏蔽外壳，支持DIN 35 mm 标准导轨安装或固定孔安装。

◆ 主机尺寸：L×W×H = 103×104×28mm

◆ 电源供电：DC9~32V ◆ 通信隔离电压：1.5KV

◆ CAN2.0B规范兼容CAN2.0A，10K~1M波特率

◆ RS485支持1200~115200波特率

◆ DI/DO：光电隔离输入，晶体管隔离输出，阻性或感性负载

◆ 模拟输入：16位差分隔离输入，±20mA/±10V

◆ 模拟输出：12位20mA/10V隔离输出

◆ ESD：接触放电±4KV，空气放电±15KV

◆ 工作环境：温度-40℃~85℃  湿度5% ~ 95%无凝霜

◆ 认证标准：EN 55035、EN 61000-4-2、EN IEC 61000-4-3、EN IEC 61000-3-2、EN 61000-3-3

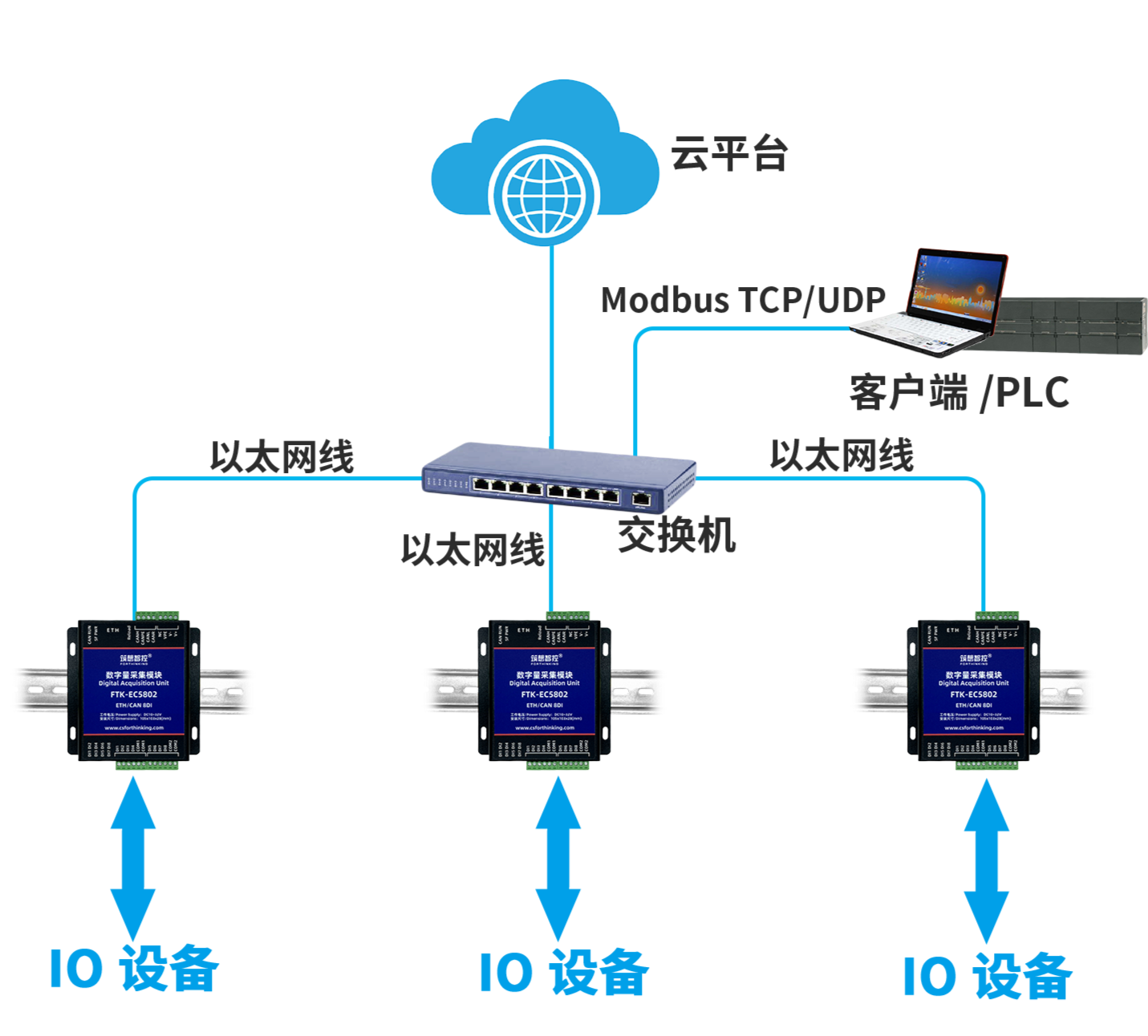

以太网组网监控IO

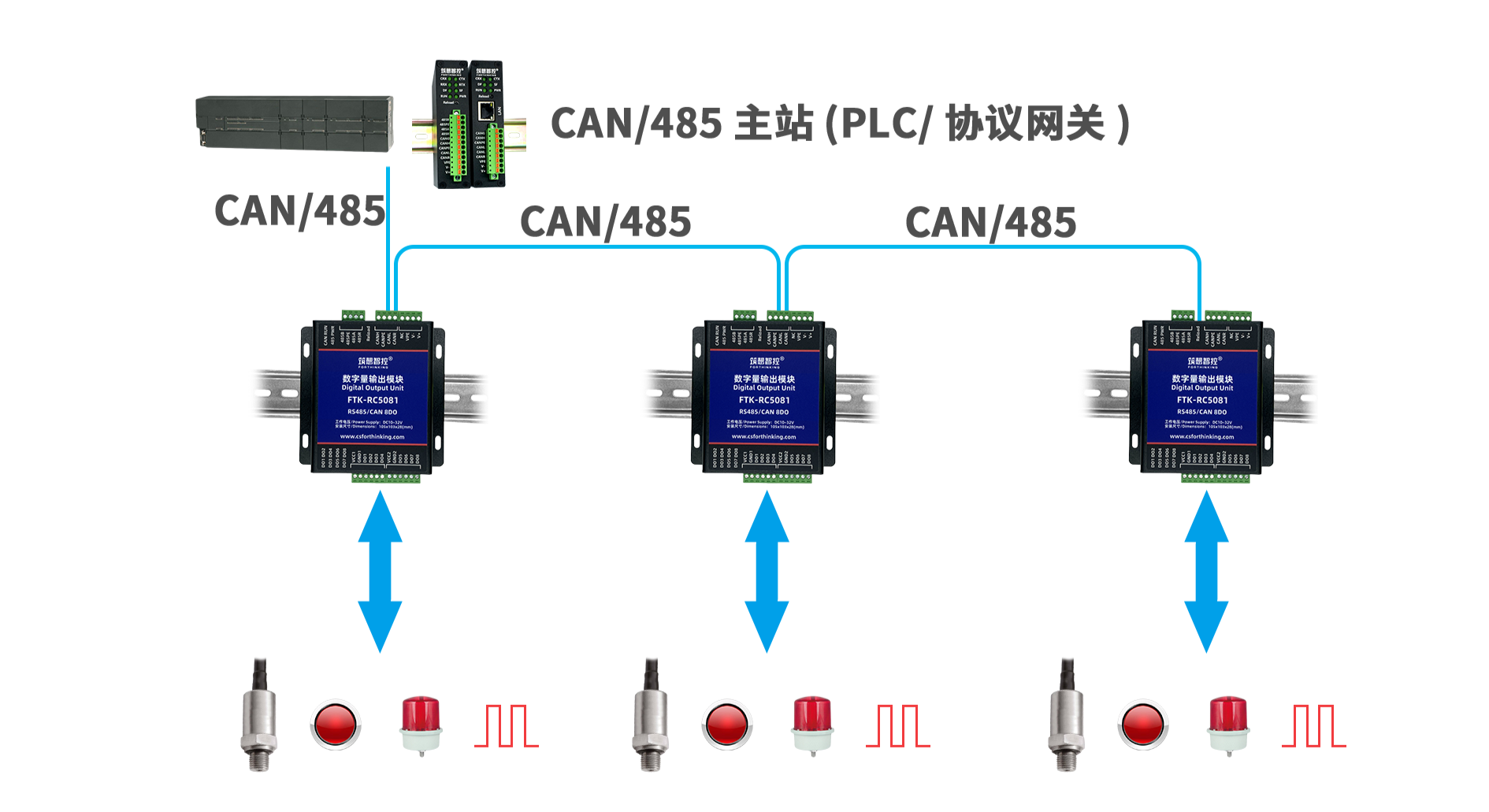

串行组网监控

级联CAN设备监控
